Khi xu hướng “điện gia dụng thông minh” ngày càng được ưa chuộng, nhiều người muốn quạt cơ của mình hoạt động tiện lợi hơn mà không phải đổi sang thiết bị mới. Fan02 được phát triển để đáp ứng nhu cầu đó, mang lại khả năng điều khiển thông minh cho mọi loại quạt truyền thống.Khi xu hướng “điện gia dụng thông minh” ngày càng được ưa chuộng, nhiều người muốn quạt cơ của mình hoạt động tiện lợi hơn mà không phải đổi sang thiết bị mới. Fan02 được phát triển để đáp ứng nhu cầu đó, mang lại khả năng điều khiển thông minh cho mọi loại quạt truyền thống.
1. 🔎 Mạch quạt Fan02 là gì?

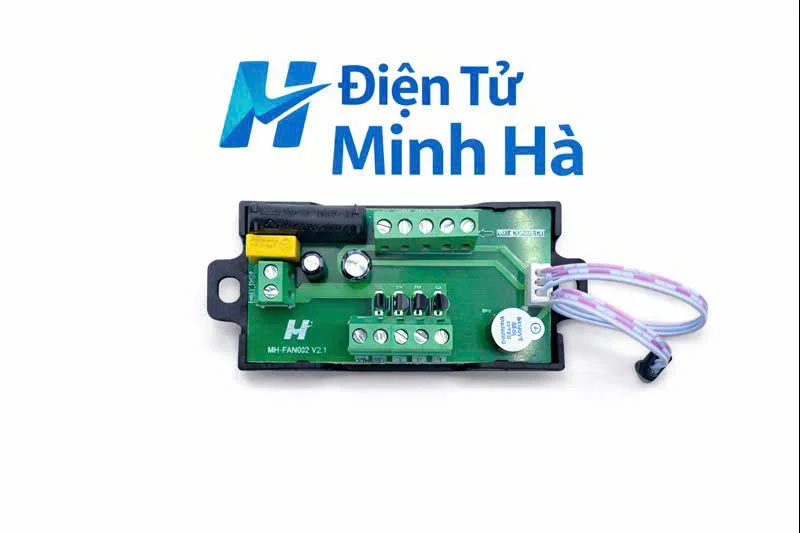

- Mạch quạt FAN-02 là bộ điều khiển điện tử dùng để nâng cấp cho các loại quạt điện dân dụng (quạt cây, quạt bàn, quạt hộp), biến quạt thường thành quạt có điều khiển từ xa (remote) hoặc bổ sung tính năng điều khiển (tốc độ, hẹn giờ, gió tự nhiên, quay). Nó giúp bật/tắt và tùy chỉnh chế độ quạt từ xa tiện lợi, đồng thời vẫn sử dụng được nút bấm cơ trên quạt.
2. Mạch quạt Fan02 dùng cho những loại quạt nào?
🌀 Fan02 tương thích với hầu hết các loại quạt điện cơ phổ biến trên thị trường như:
- Quạt treo tường
- Quạt cây
- Quạt bàn
- Quạt công nghiệp có công suất(<100w).
3. ⚙️ Thông số kỹ thuật và chức năng hỗ trợ
- ⚡ Điện áp hoạt động: 110–250VAC (50–60Hz)
- 🔋 Công suất tối đa: 100W
- 📏 Kích thước mạch : 82 × 42 × 22 mm
- 📡 Phương thức điều khiển: Remote hồng ngoại + vẫn dùng phím cơ.
- 🌬️ Chức năng hỗ trợ:
- Ba tốc độ gió.
- Chế độ gió tự nhiên.
- Hẹn giờ : 1h-2h-4h-8h.
- Điều khiển quay
4. 🔧 Hướng dẫn đấu nối mạch quạt Fan02 :
Việc đấu nối mạch quạt Fan02 khá đơn giản và có thể thực hiện nhanh chóng:
Bước 1 : Ngắt nguồn điện để đảm bảo an toàn.
Bước 2: Kết nối nguồn AC 220V vào hai chân cấp nguồn của mạch AC1 và AC2.
Bước 3 : Đấu 3 dây số của quạt vào số 1,2 và 3 ở trên mạch.
Bước 4 : Đấu 3 dây nút nhấn cơ vào chân BT1, BT2 và BT3 hiển thị trên mạch.
Bước 5 : Đấu dây tuốc năng điện vào chân SWING trên mạch.
Bước 6 : Đấu dây chung của phím cơ vào chân GLD trên mạch.
Bước 7: Cấp nguồn trở lại, dùng remote hoặc board điều khiển để test mức gió, quạt chạy êm là đạt ✔️

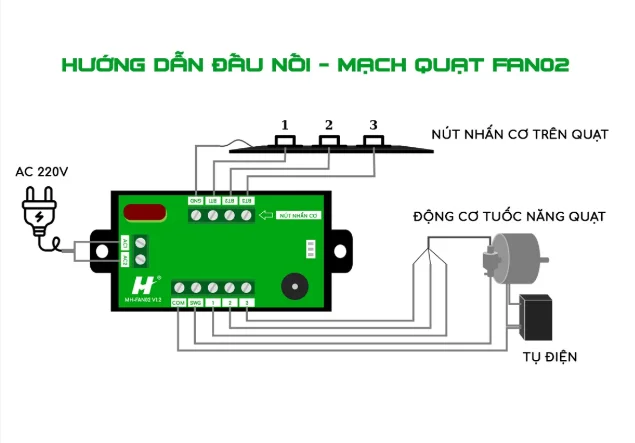

Hình 4.1: Sơ đồ đấu nối mạch quạt Fan02
5. Tại sao bạn nên chọn mạch quạt Fan02?
-💡 Biến quạt thường thành quạt thông minh mà không tốn chi phí thay quạt mới.
- 🛏️ Điều khiển từ xa tiện lợi, đặc biệt phù hợp khi sử dụng trong phòng ngủ hoặc với người lớn tuổi.
- 💰 Tiết kiệm chi phí & tiết kiệm điện, mang lại hiệu quả sử dụng lâu dài.
- 🔧 Lắp đặt dễ dàng - giữ nguyên cấu trúc của quạt không ảnh hưởng đến mô tơ.
- 🌬️ Nhiều chế độ gió và hẹn giờ, mang lại trải nghiệm thoái mái hơn mỗi ngày.
